迷你密封高性能压接接头

应用

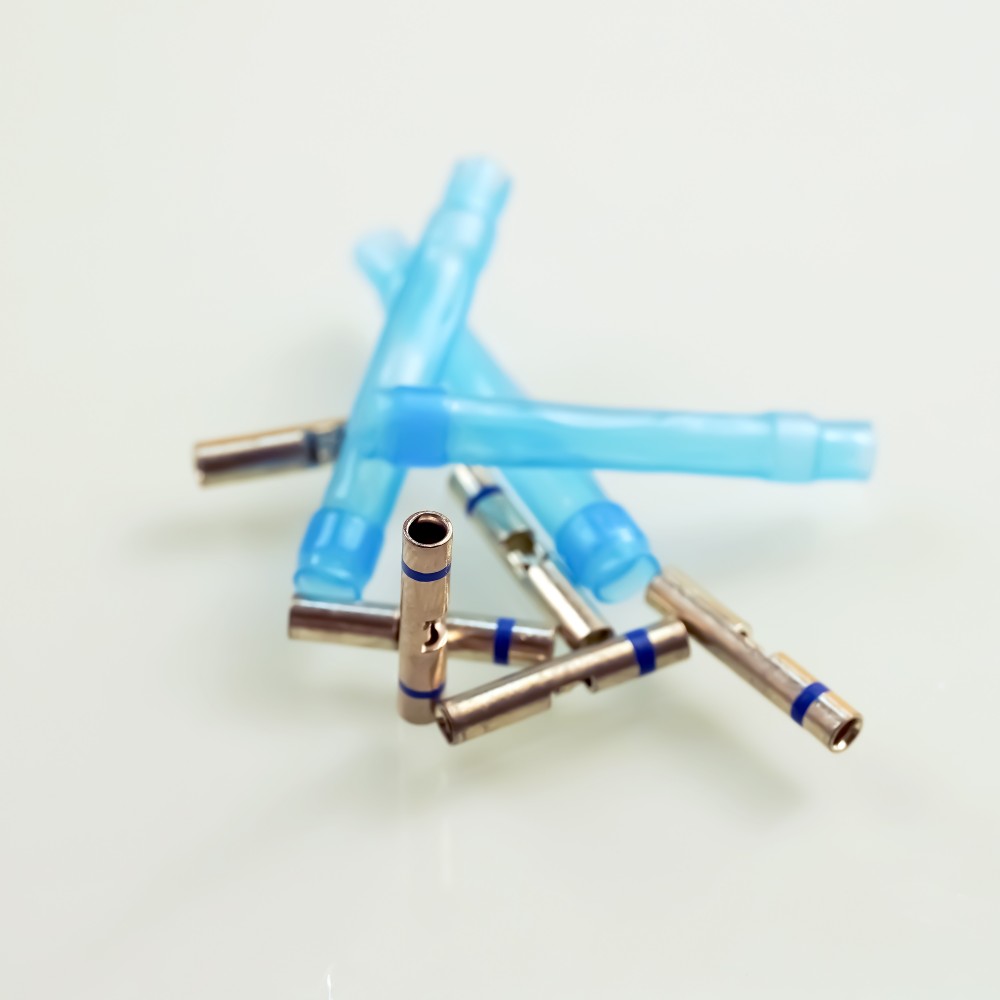

该系列高性能压接接头专为严苛工业环境与高精密制造应用打造，确保在低端条件下维持持久的电气连接与密封性能。其核心组件包含镀层铜压接管、热熔密封环及透明热缩套管；加热后，套管紧密包裹连接点，不仅能彻底阻隔液压油、燃油及化学溶剂，更通过内部胶环的固化锁紧机制，提供极强的抗拉与抗震保护，防止线缆因机械拉扯而断裂。我们提法并联（桩式）、串联（对接）及200°C耐高温型三大系列，赋予工程师极大的选型灵活性，在不增加重量的前提下，完美解决受限空间内的布线与热管理难题。

系列概览

· 桩式（并联）接头：多根导线从同一侧进入；非常适合传感器尾线、跳线以及狭窄空间内的分支连接。

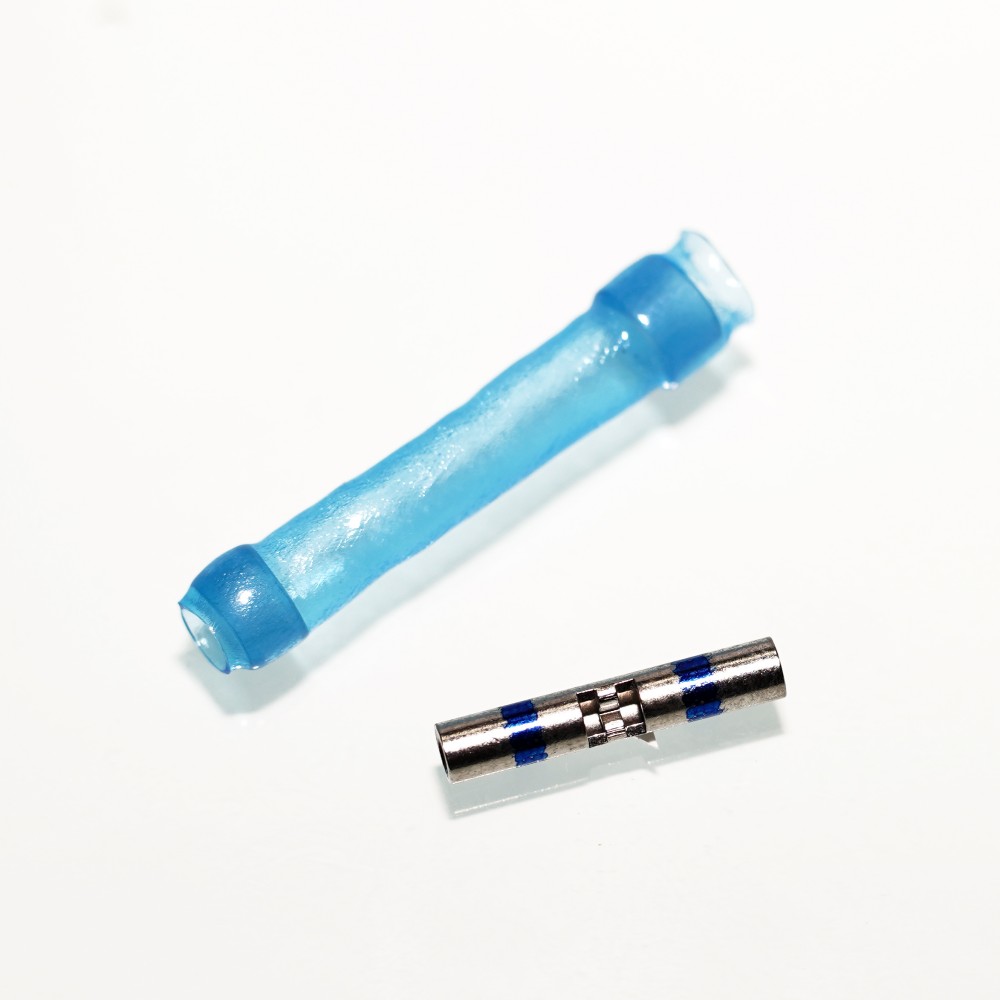

· 对接（串联）接头：导线从相对两侧进入；用于端对端的线缆修复，同时保持线束原有的轮廓和平顺布线。

· 高温对接接头：专为发动机舱及其他极端温度区域设计，支持在 200 环境下连续工作

特性与优势：

• 超紧凑、轻量化结构：最小化线束的体积与重量

• 一步式“压接+热缩”工艺：加快安装速度，降低综合成本。

• 耐浸泡密封：有效防止液体侵入及由此引发的腐蚀。

• 透明套管设计：支持对压接部位进行及时的目视检查。

• 强韧抗震加固：内部胶环固化后形成刚性保护，可承受特种装备上的剧烈震动与机械拉扯

备注：

• 根据电路布局和工作温度要求，选择接头类型（桩式、对接或高温对接）。

• 选择压接筒镀层：

   ▪ 锡 (Tin)：适用于镀锡或镀银导线；

   ▪ 镍 (Nickel)：适用于镀镍导线或工作温度高于 150℃的应用。

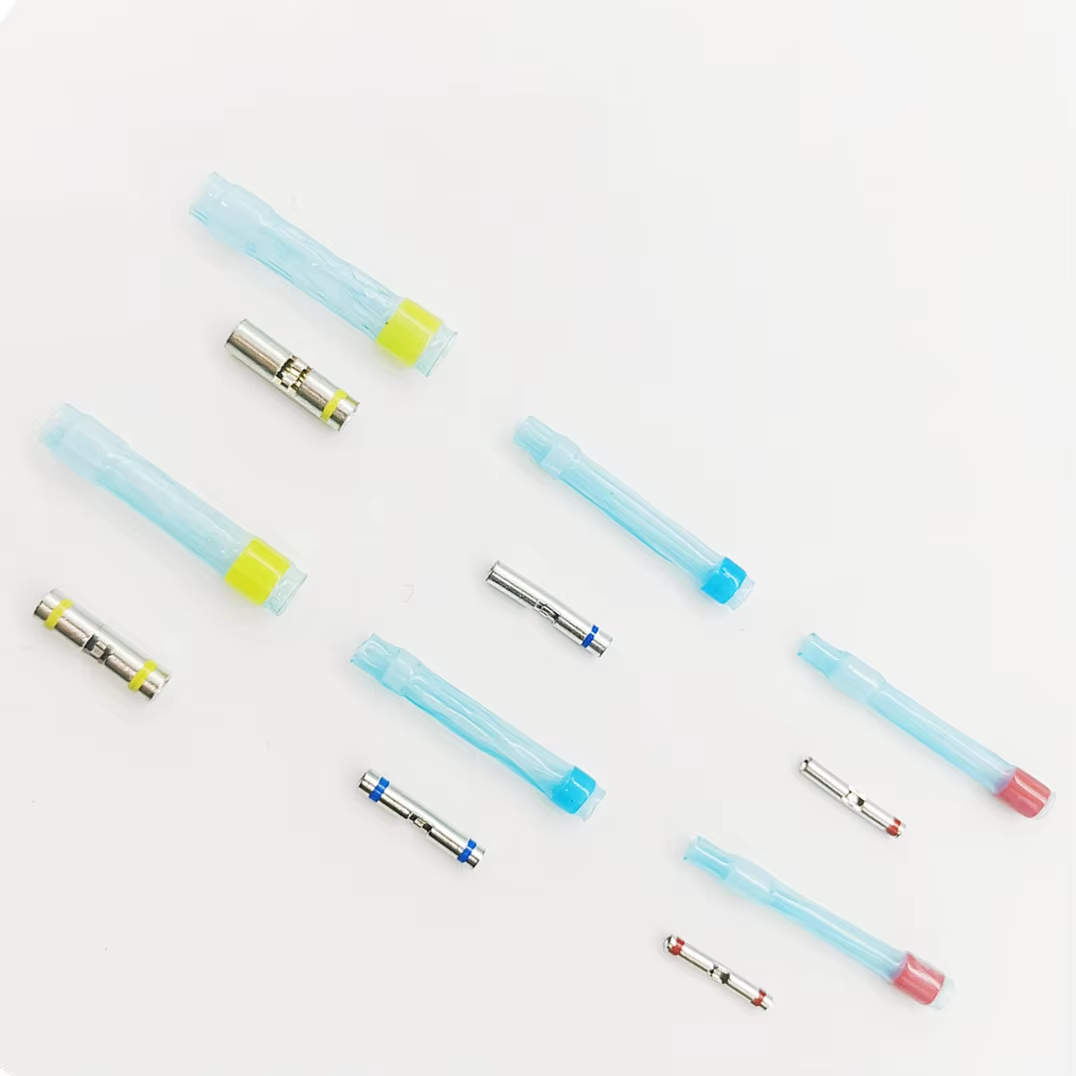

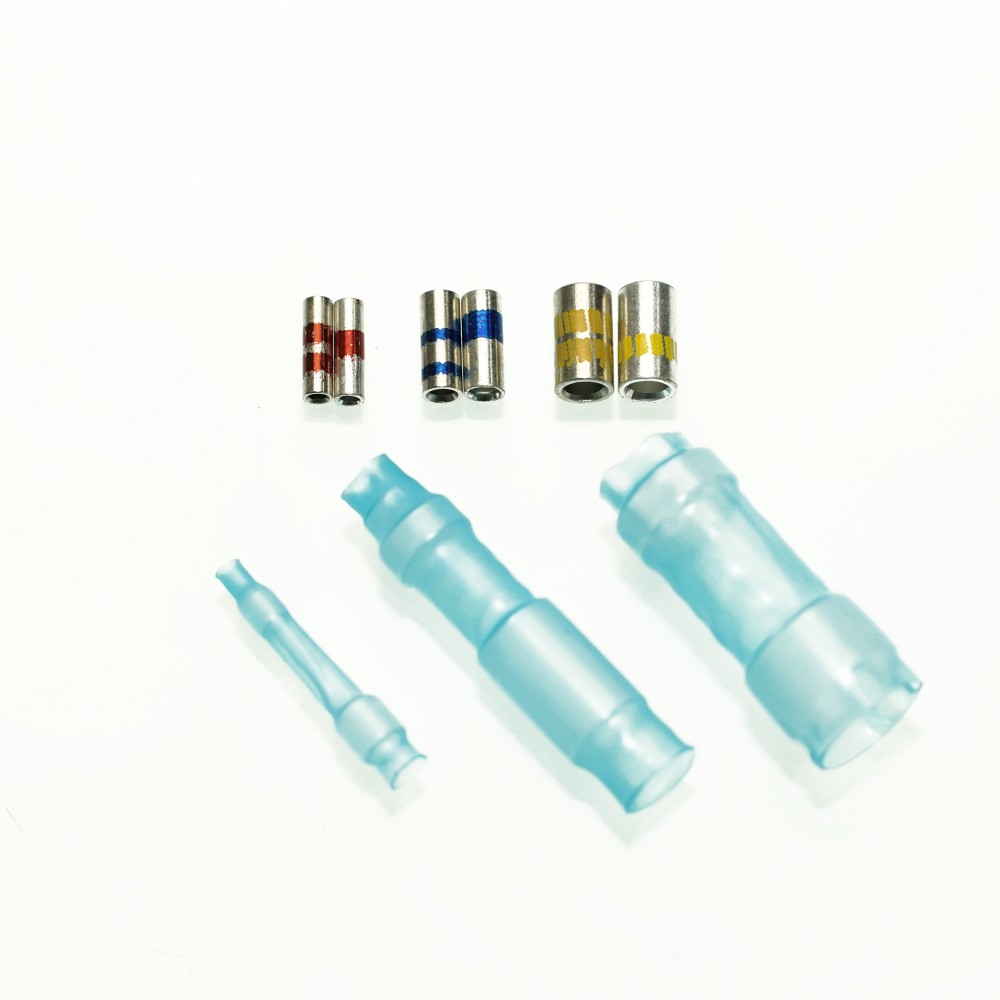

• 计算导线总截面积（单位：CMA 或 mm²），并利用色标选择对应的压接筒尺寸。

• 安装校验：确认每根导线的绝缘层均能顺利穿入密封套管的开口；为确保密封的完整性 ，严禁在套管的同一个穿线孔内放置超过两根导线。

• 如需详细尺寸表、CMA 计算工作表及零件号对照，请联系我们的技术支持团队。

性能与规格

注：I.D.栏中的a和b通常指：a=扩张后/收缩前内径，b=完全自由收缩后内径
