压接焊锡中接端子

无铅加厚，密封连接

产品详细

应用

STBT系列创新性地将压接技术的机械强度与锡焊技术的低电阻特性完美融合。其内核由镀锡紫铜管芯与低温无铅焊锡环组成，外覆内含聚酰胺热熔胶的双壁热缩管。安装时，先压接锁紧线缆，再加热熔化焊锡与密封胶。这种“双重保险”结构不仅提供了不可撼动的抗拉力，更通过锡焊填充间隙，实现了极低的接触电阻与IP67级防水防腐，是严苛环境下高可靠性布线的终极方案。

特性与优势

• 双重连接：压接抗拉 + 焊锡导电，提供双倍可靠性保障。

• PA强效密封：特种聚酰胺热熔胶内衬，防水、耐油、耐腐蚀。

• 卓越导电：焊锡填充线芯缝隙，显著降低电阻，提升传输效率。

• 环保合规：全系采用符合RoHS标准的低温无铅焊锡。

系列概览

STBT系列覆盖全系主流线径，选型时请严格匹配导体截面积，以确保压接管的填充率与焊锡的渗透效果达到最佳。全系产品结构一致，仅在管径尺寸上有所区分。

备注

• 详细尺寸、线径对照及料号请查阅附表。

• 支持特殊尺寸及色标定制。

• 规格参数若有更新恕不另行通知；MOQ请以最终报价为准。

性能与规格

表A. 技术指标
工作温度范围	-55°C ~ 105°C
收缩比	2:01
耐电压	2.5 kV/AC (1 分钟)
防护等级	IP67 (防尘防水)
阻燃性	非阻燃

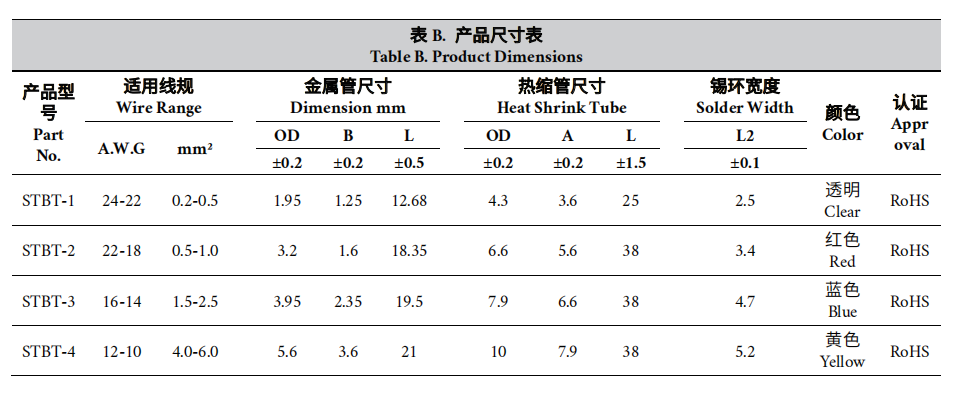

表B. 产品尺寸表
产品型号	适用线规		金属管尺寸			热缩管尺寸			锡环宽度	颜色
	A.W.G	mm²	OD	B	L	OD	A	L	L2
	A.W.G	mm²	±0.2	±0.2	±0.5	±0.2	±0.2	±1.5	±0.1

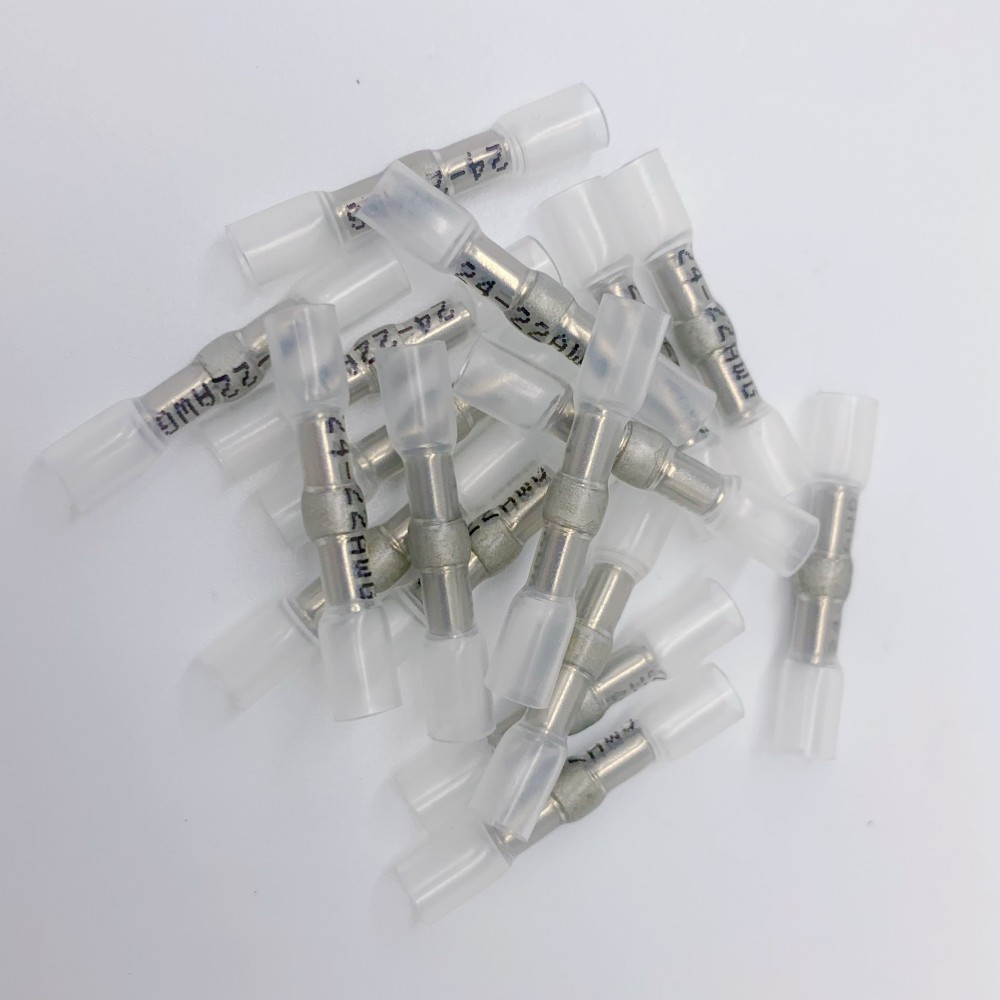

STBT-1	24-22	0.2-0.5	1.95	1.25	12.68	4.3	3.6	25	2.5	透明

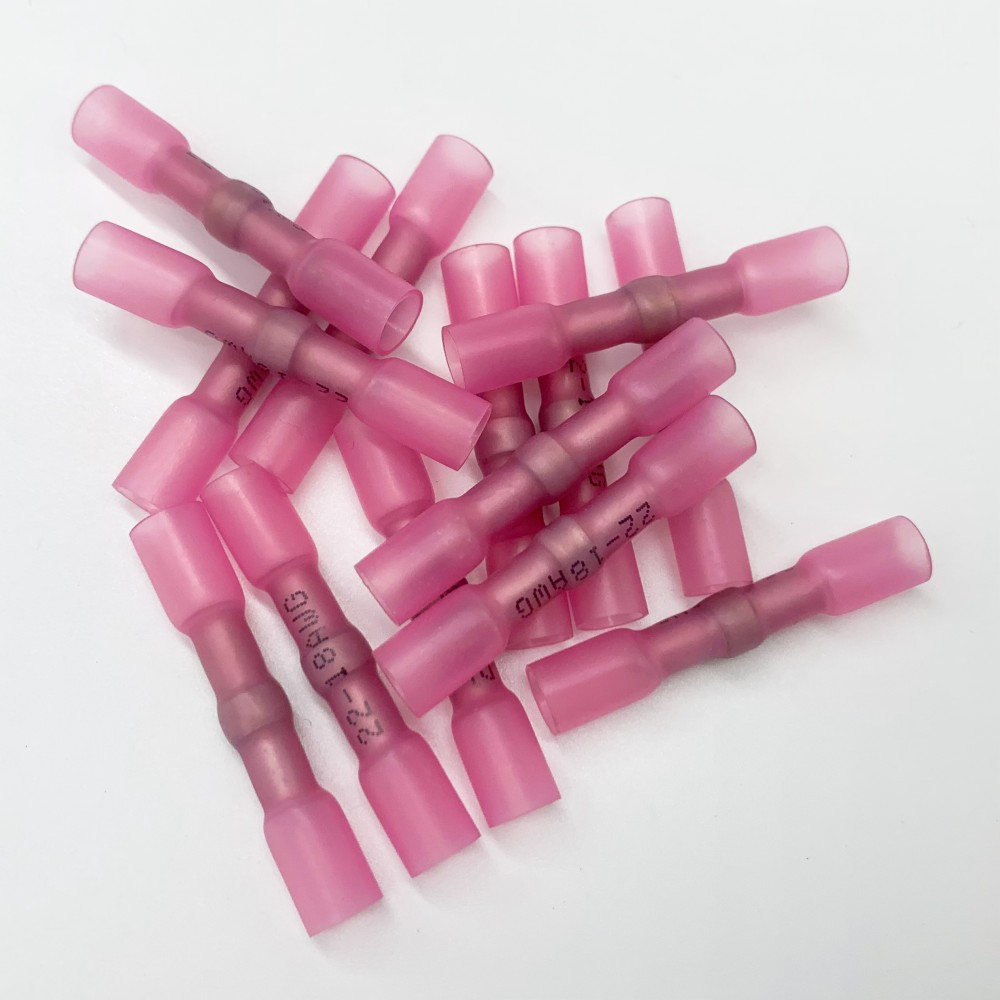

STBT-2	22-18	0.5-1.0	3.2	1.6	18.35	6.6	5.6	38	3.4	红色

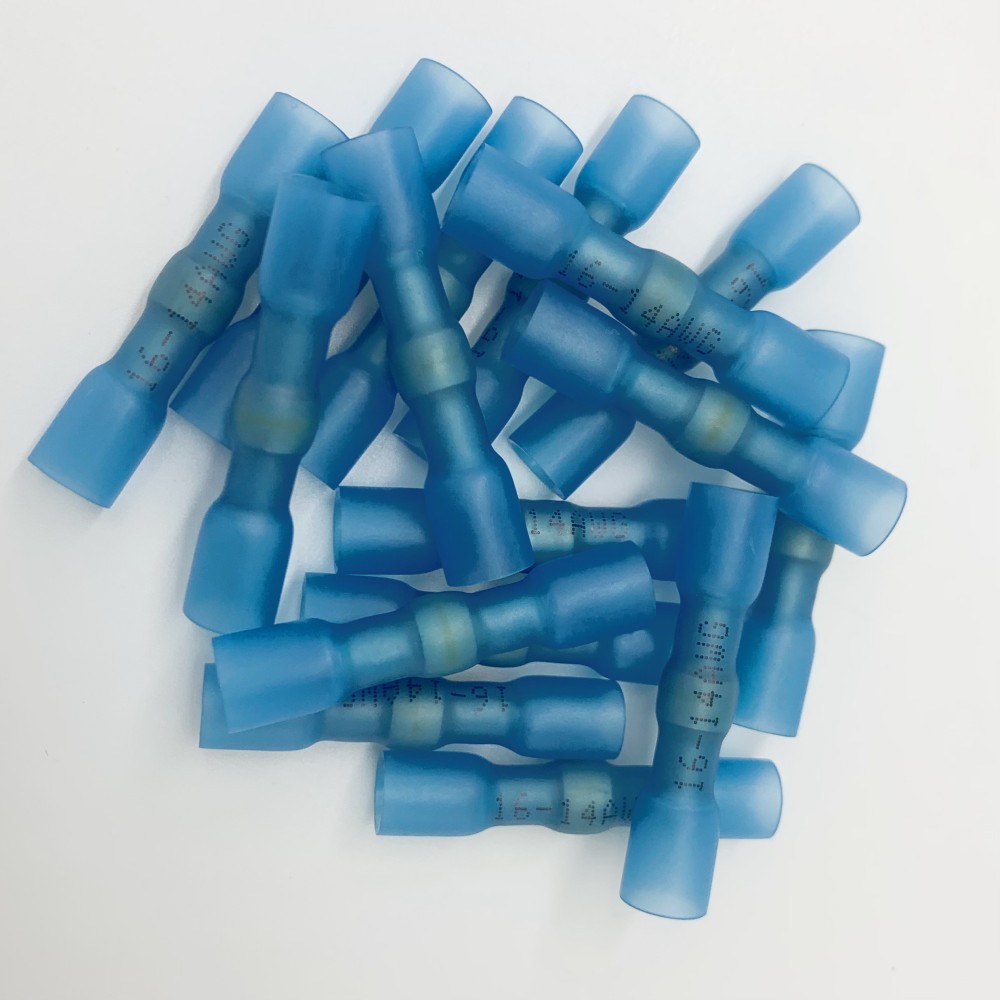

STBT-3	16-14	1.5-2.5	3.95	2.35	19.5	7.9	6.6	38	4.7	蓝色

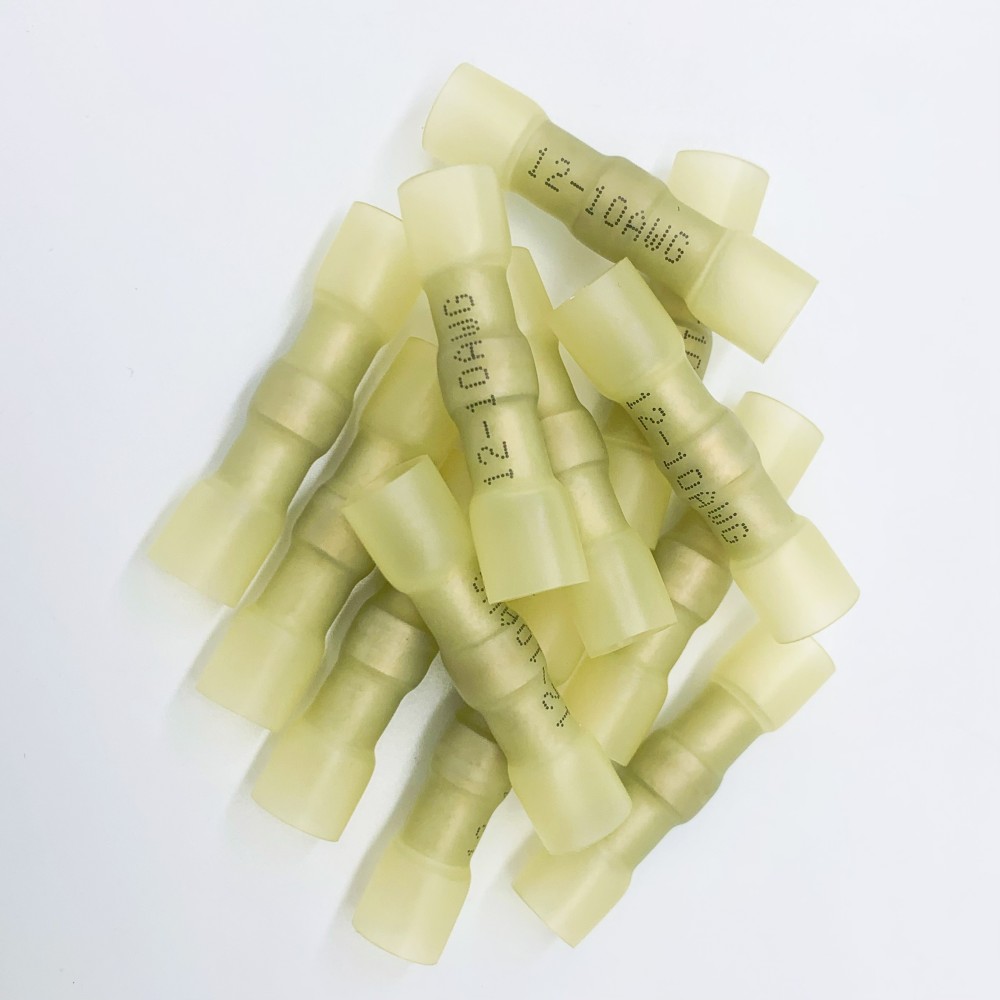

STBT-4	12-10	4.0-6.0	5.6	3.6	21	10	7.9	38	5.2	黄色
