橙色电动汽车用双壁热缩管

高压识别，电动汽车专用叠层母排

产品详细

应用

橙色电动汽车用双壁热缩管（Oranergy-D）专为新能源汽车高压系统设计，采用醒目的橙色外观，便于高压电路识别。其阻燃和高介电强度特性，能在高温、高压及严苛环境下持续提供绝缘保护。Oranergy-D能牢固粘附于各类金属和绝缘材料，适用于动力电缆、高压连接及关键部件的绝缘与密封，助力电动汽车系统实现安全、稳定的长期运行，是高压电缆及部件可靠防护的最佳选择。

产品特性与优势

• 收缩比3:1

• 橙色（RAL 2003），便于EV高压回路识别

• 阻燃半柔性结构，优异绝缘及高介电强度

• 耐高温、耐磨损、耐热老化及水浸

• 对铝、铜、XLPE、PVC等材料粘附力强，易安装

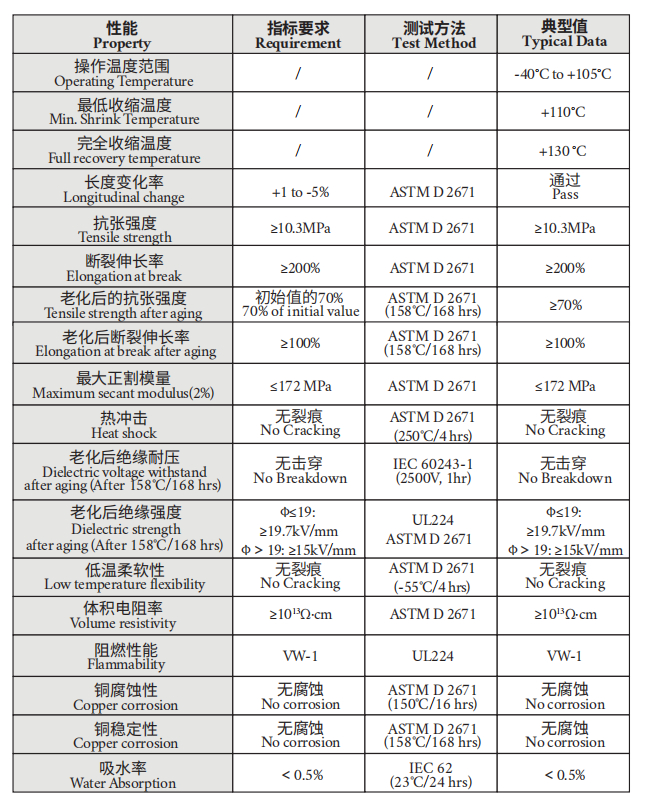

性能	指标要求	测试方法	典型值
操作温度范围	/	/	-40°C to +105°C
最低收缩温度	/	/	+110°C
完全收缩温度	/	/	+130 °C
长度变化率	+1 to -5%	ASTM D 2671	通过
抗张强度	≥10.3MPa	ASTM D 2671	≥10.3MPa
断裂伸长率	≥200%	ASTM D 2671	≥200%
老化后的抗张强度	初始值的70%	ASTM D 2671 (158℃/168 hrs)	≥70%
老化后断裂伸长率	≥100%	ASTM D 2671 (158℃/168 hrs)	≥100%
最大正割模量	≤172 MPa	ASTM D 2671	≤172 MPa
热冲击	无裂痕	ASTM D 2671 (250℃/4 hrs)	无裂痕
老化后绝缘耐压	无击穿	IEC 60243-1 (2500v, 1hr)	无击穿
老化后绝缘强度	Φ≤19: ≥19.7kV/mm Φ >19: ≥15kV/mm	UL224 ASTM D 2671	Φ≤19: ≥19.7kV/mm Φ >19: ≥15kV/mm
低温柔软性	无裂痕	ASTM D 2671 (-55℃/4 hrs)	无裂痕
体积电阻率	≥10¹³Ω·cm	ASTM D 2671	≥10¹³Ω·cm
阻燃性能	VW-1	UL224	VW-1
铜腐蚀性	无腐蚀	ASTM D 2671 (150℃/16 hrs)	无腐蚀
铜稳定性	无腐蚀	ASTM D 2671 (158℃/168 hrs)	无腐蚀
吸水率	<0.5%	IEC 62(23℃/24 hrs)	<0.5%

产品规格

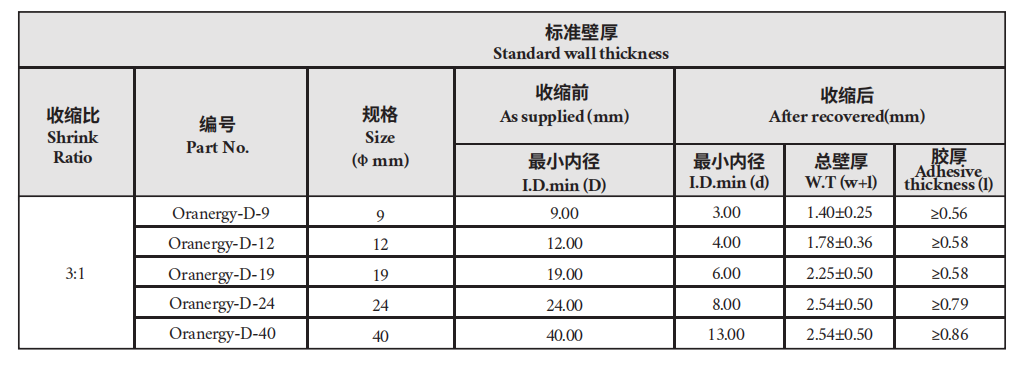

表A. 产品规格
收缩比	编号	规格(Φ mm)	收缩前(mm)	收缩后(mm)
收缩比	编号	规格(Φ mm)	最小内径(D)	最小内径(d)	胶厚(l)
3:1	Oranergy-D-9	9	9	3	≥0.56
	Oranergy-D-12	12	12	4	≥0.58
	Oranergy-D-19	19	19	6	≥0.58
	Oranergy-D-24	24	24	8	≥0.79
	Oranergy-D-40	40	40	13	≥0.86
