屏蔽线焊锡热缩终端保护管(125℃)
屏蔽线焊锡热缩终端保护管(125℃)

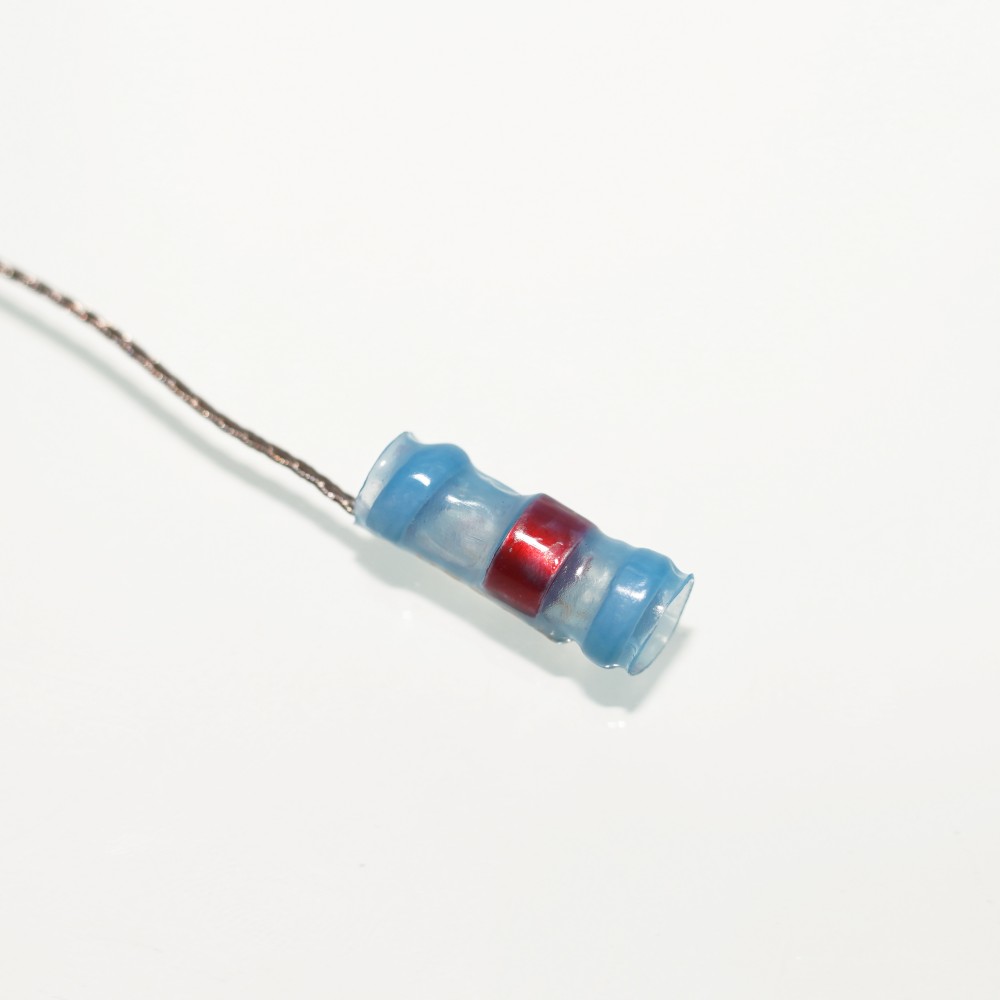

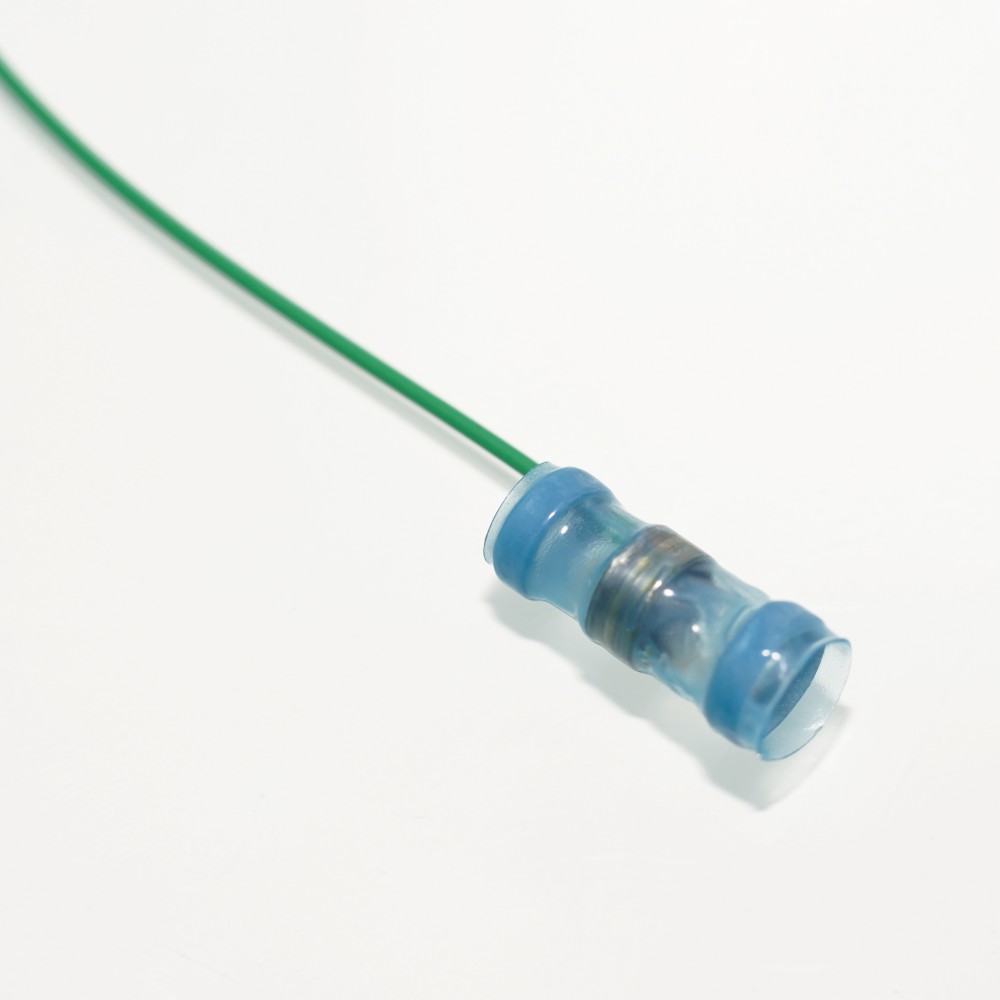

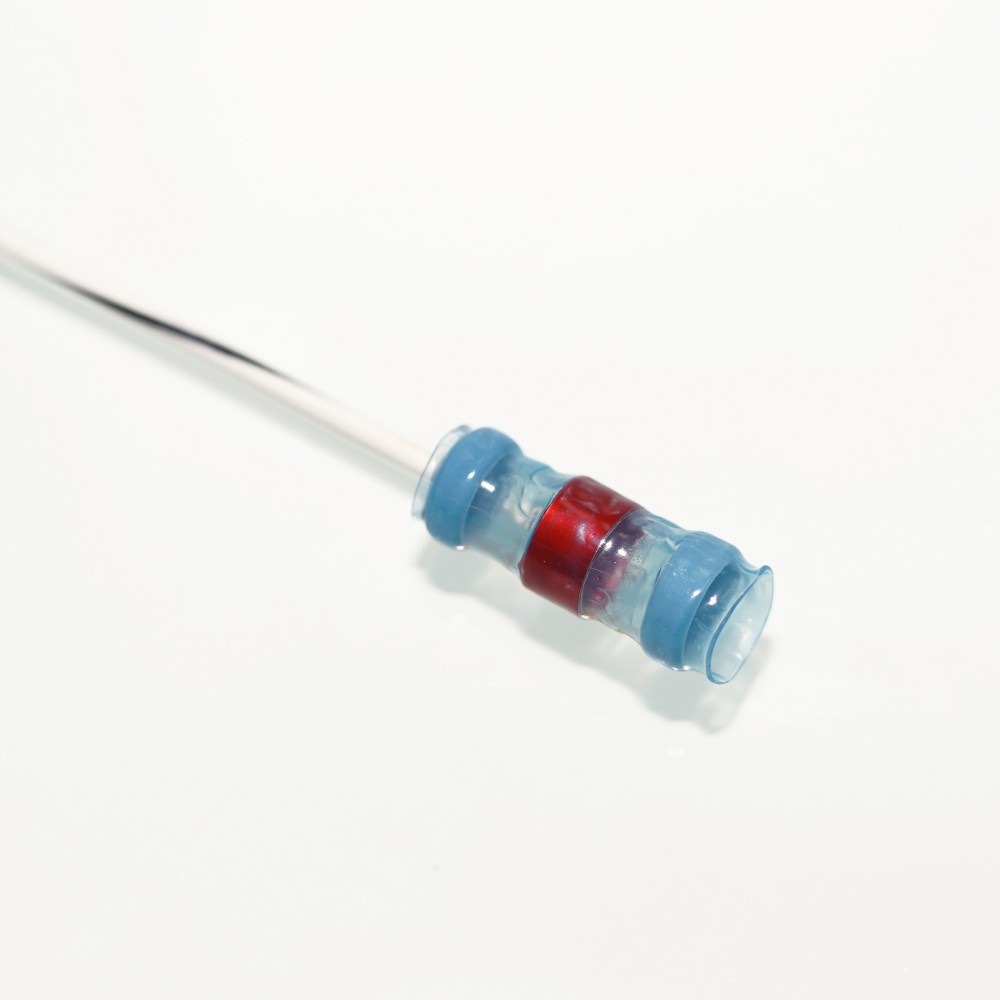

屏蔽线焊锡环为一件式设计，易于安装且安装成本低。透明绝缘套管提供封装，应力消除和绝缘等功能，其透明性便于检查连接情况。 预涂助焊剂焊锡环可牢靠焊接产品。 两端热熔胶环可提供优异的密封防水功能。 主要应用是电缆屏蔽层的接地线焊接或同轴电缆和电线的连接。
应用
屏蔽线焊锡环为一件式设计，易于安装且安装成本低。透明绝缘套管提供封装，应力消除和绝缘等功能，其透明性便于检查连接情况。 预涂助焊剂焊锡环可牢靠焊接产品。 两端热熔胶环可提供优异的密封防水功能。 主要应用是电缆屏蔽层的接地线焊接或同轴电缆和电线的连接。
特性
收缩率2：1
抗外力摩擦，化腐蚀学性能佳
透明热缩管提供精确的检视功能
操作温度范围
工作温度: -55℃~125℃
开始收缩温度:80℃
焊锡开始熔解温度：115℃
焊锡完全熔解温度：150℃
性能参数
Operating Temperature | -55℃～+125℃ |
Shrinking temperature | >115℃ |
Dielectric strength | 0.6KV |
Protection type | IP 67 |
产品规格
Part No. | Heat shrink tube | Solder sleeve（mm） | Shield terminators（mm） | |||
D | L | d | H | OD | L2 | |
SST-W-21 | 4.7 | 40 | 2.8 | 3.2 | 1.0 | 180 |
SST-W-31-2 | 7.0 | 31 | 7.3 | 4.2 | 1.0 | 180 |
SST-W-31-3 | 10.9 | 34 | 11.5 | 4.2 | 1.0 | 180 |
SST-W-31-4 | 4.6 | 21 | 4.8 | 3.0 | 1.0 | 180 |
SST-W-31-5 | 4.6 | 30 | 4.8 | 4.2 | 1.0 | 180 |
SST-W-31-7 | 7.0 | 20 | 7.3 | 3.0 | 1.0 | 180 |
SST-W-31-8 | 17.2 | 56 | 17.8 | 6.0 | 1.0 | 180 |
SST-W-31-9 | 12.5 | 47 | 14.0 | 4.5 | 1.0 | 180 |
SST-W-31-10 | 8.5 | 36 | 9.0 | 4.5 | 1.0 | 180 |
