柔软型耐高压母排热缩管
柔软型耐高压母排热缩管
柔韧阻燃，多色识别
应用
该产品专为10kV和35kV母排的绝缘保护设计，采用柔软材质，具备优良的柔韧性和阻燃性能。多色可选，方便母排分色识别，易于贴合各种形状的直线或弯曲母排，为高压系统提供持久、安全的保护。其环保和高适应性的特点，使其成为高压场合理想的柔性绝缘方案。
特性与优势
• 收缩比2.5:1
• 柔软高弹，适用于10kV/35kV母排
• 优良阻燃，多色可选，易于识别
• 适应各种形状，持久安全保护
• 环保材料，耐高低温

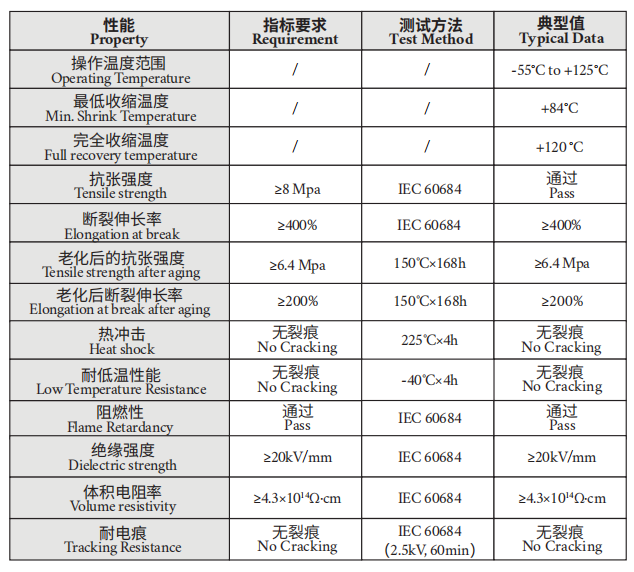

| 性能 | 指标要求 | 测试方法 | 典型值 |
| 操作温度范围 | / | / | -55°C to +125°C |
| 最低收缩温度 | / | / | +84℃ |
| 完全收缩温度 | / | / | +120 °C |
| 抗张强度 | ≥8 Mpa | IEC 60684 | 通过 |
| 断裂伸长率 | ≥400% | IEC 60684 | ≥400% |
| 老化后抗张强度 | ≥6.4 Mpa | 150℃×168h | Pass |
| 老化后断裂伸长率 | ≥100% | 150℃×168h | ≥200% |
| 热冲击 | 无裂痕 | 225℃×4h | 无裂痕 |
| 耐低温特性 | 无裂痕 | -40℃×4h | 无裂痕 |
| 阻燃性 | 通过 | IEC 60684 | 通过 |
| 绝缘强度 | ≥20kV/mm | IEC 60684 | ≥20kV/mm |
| 体积电阻率 | ≥4.3×1014Ω·cm | IEC 60684 | ≥4.3×1014Ω·cm |
| 耐电痕 | 无裂痕 | IEC 60684 （2.5KV，60min) | 无裂痕 |
颜色
红色，黑色，黄色，绿色，紫色
产品规格

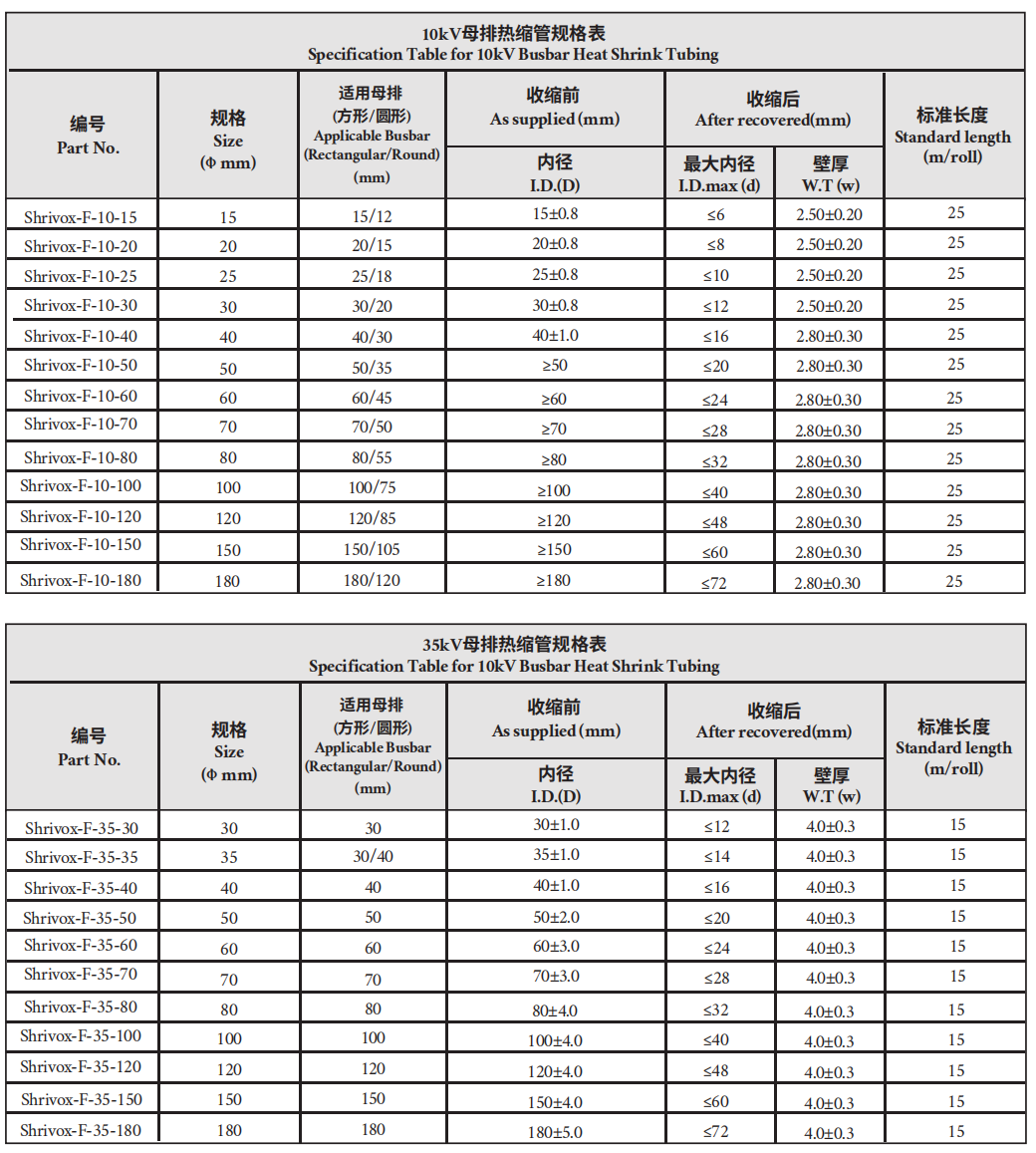

| 10KV 母排热缩管规格表 | |||||
| 编号 | 规格 (Φ mm) | 适用母排 (方形/圆形) (mm) | 收缩前 (mm) | 收缩后 (mm) | 标准长度 (m/roll) |
| 内径 (D) | 最大内径 (d) | ||||
| Shrivox-F-10-15 | 15 | 15/12 | 15±0.8 | ≤6 | 25 |
| Shrivox-F-10-20 | 20 | 20/15 | 20±0.8 | ≤8 | 25 |
| Shrivox-F-10-25 | 25 | 25/18 | 25±0.8 | ≤10 | 25 |
| Shrivox-F-10-30 | 30 | 30/20 | 30±0.8 | ≤12 | 25 |
| Shrivox-F-10-40 | 40 | 40/30 | 40±1.0 | ≤16 | 25 |
| Shrivox-F-10-50 | 50 | 50/35 | ≥50 | ≤20 | 25 |
| Shrivox-F-10-60 | 60 | 60/45 | ≥60 | ≤24 | 25 |
| Shrivox-F-10-70 | 70 | 70/50 | ≥70 | ≤28 | 25 |
| Shrivox-F-10-80 | 80 | 80/55 | ≥80 | ≤32 | 25 |
| Shrivox-F-10-100 | 100 | 100/75 | ≥100 | ≤40 | 25 |
| Shrivox-F-10-120 | 120 | 120/85 | ≥120 | ≤48 | 25 |
| Shrivox-F-10-150 | 150 | 150/105 | ≥150 | ≤60 | 25 |
| Shrivox-F-10-180 | 180 | 180/120 | ≥180 | ≤72 | 25 |
| 35KV 母排热缩管规格表 | |||||
| 编号 | 规格 (Φ mm) | 适用母排 (方形/圆形) (mm) | 收缩前 (mm) | 收缩后 (mm) | 标准长度 (m/roll) |
| 内径 (D) | 最大内径 (d) | ||||
| Shrivox-F-35-30 | 30 | 30 | 30±1.0 | ≤12 | 15 |
| Shrivox-F-35-35 | 35 | 30/40 | 35±1.0 | ≤14 | 15 |
| Shrivox-F-35-40 | 40 | 40 | 40±1.0 | ≤16 | 15 |
| Shrivox-F-35-50 | 50 | 50 | 50±2.0 | ≤20 | 15 |
| Shrivox-F-35-60 | 60 | 60 | 60±3.0 | ≤24 | 15 |
| Shrivox-F-35-70 | 70 | 70 | 70±3.0 | ≤28 | 15 |
| Shrivox-F-35-80 | 80 | 80 | 80±4.0 | ≤32 | 15 |
| Shrivox-F-35-100 | 100 | 100 | 100±4.0 | ≤40 | 15 |
| Shrivox-F-35-120 | 120 | 120 | 120±4.0 | ≤48 | 15 |
| Shrivox-F-35-150 | 150 | 150 | 150±4.0 | ≤60 | 15 |
| Shrivox-F-35-180 | 180 | 180 | 180±5.0 | ≤72 | 15 |
接受特殊尺寸及颜色定制需求，技术参数如有变更，恕不另行通知。最低订购量（MOQ）可能与包装数量有所不同。
