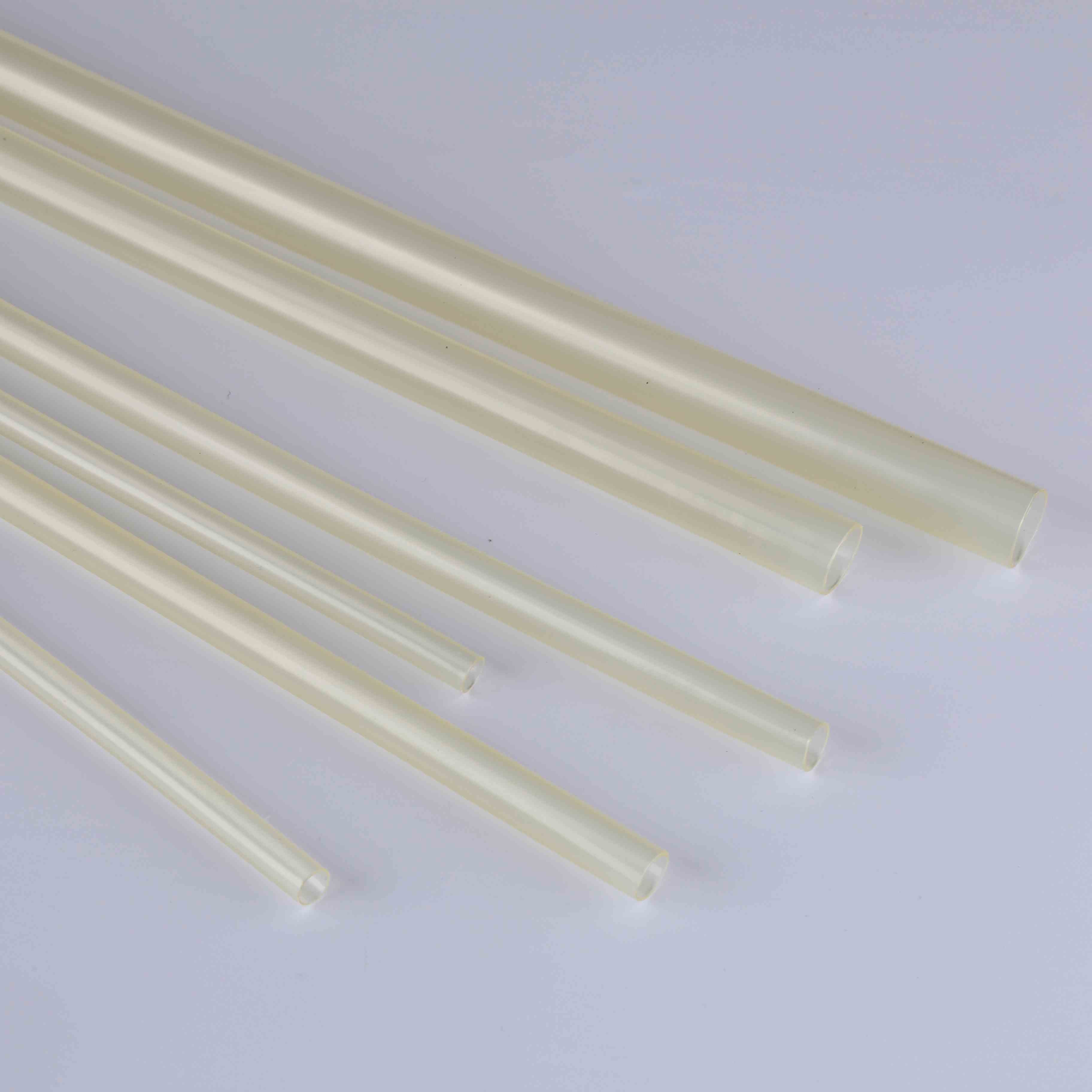

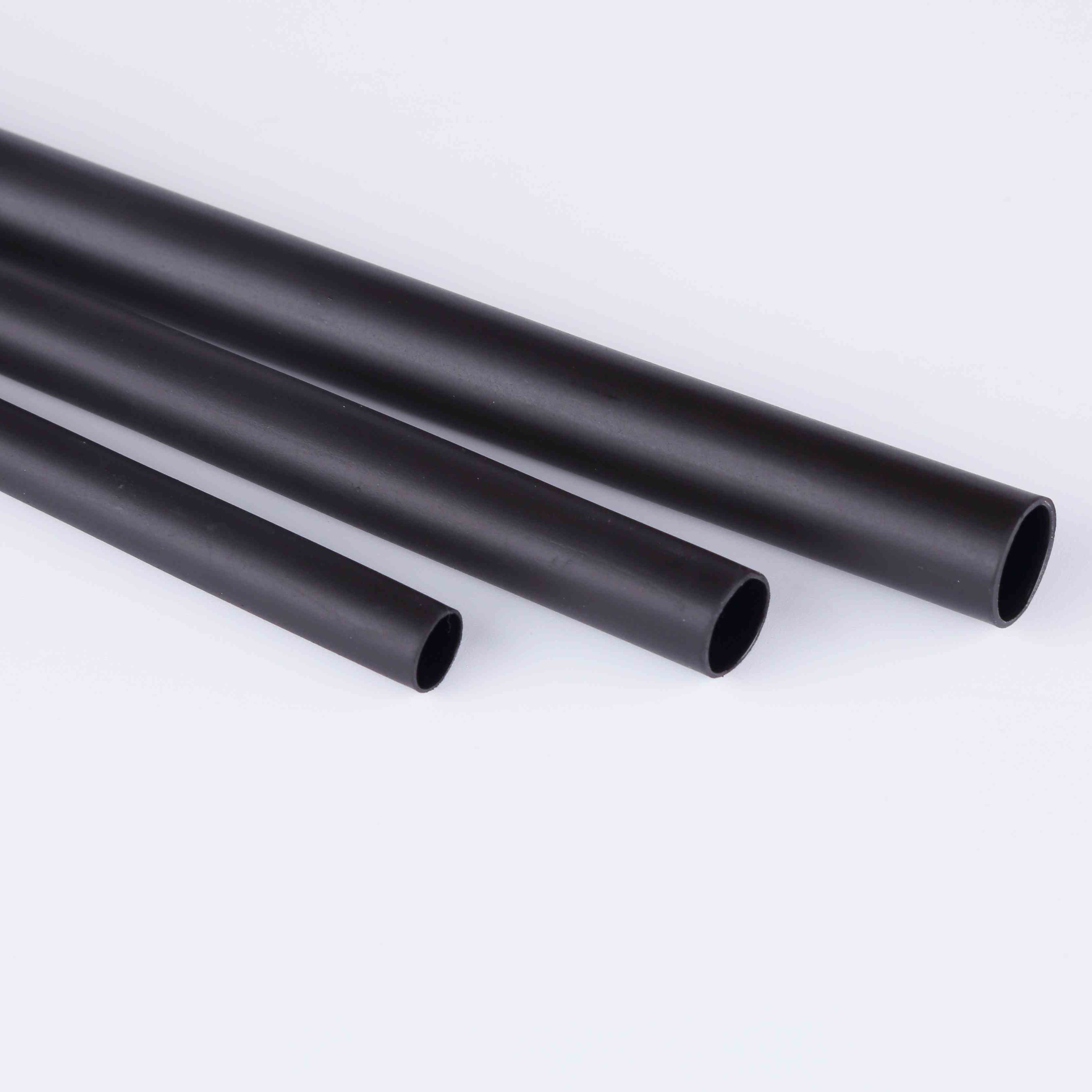

双壁含胶热缩套管

ADT是由聚烯烃和热熔胶共挤而成,用于需要防水保护的电线电缆,配线和连接器。可以很好的运用于电子元件和通信工业中。

应用

ADT是由聚烯烃和热熔胶共挤而成,用于需要防水保护的电线电缆,配线和连接器。可以很好的运用于电子元件和通信工业中。



特性

收缩率:3:1,4:1

高的收缩比提供优异的密封性能

用于户内电子应用的密封和绝缘保护

安装简单,性能稳定

可选用EVA热熔胶或聚酰胺(PA)热熔胶



操作温度范围

操作温度: -45℃~110℃

开始收缩温度: 80℃

最低完全收缩温度: 110℃



性能参数

Property

Test Method

Typical Value

Operating temperature

IEC 216

-45℃~110℃

Tensile strength

ASTM D 2671

12MPa(min)

Tensile strength after aging 158℃,168hrs

ASTM D 2671

10MPa(min)

Elongation at break

ASTM D 2671

400%(min)

Elongation at break after aging 168℃,168hrs

ASTM D 2671

300%(min)

Longitudinal shrinkage

UL223

Pass

Heat shock

250℃,4hrs

No cracking

Cold bend f ﹣40℃,1hr

ASTM D 2671

No breakdown

Voltage withstand AC2500V,,60 seconds

ASTM D 2671

>1014Ω.cm

Volume resistance

ASTM D 876

Pass

Flammability

SAE-AMS-DTL-2353/5

Pass

Copper corrosion 158℃,168hrs

UL224


Water absorption

ASTM D 570




车用线束含胶双壁管规格尺寸:

产品型号

内径

收缩后壁厚





包装数量

最小收缩前

热缩后最大

热缩后总壁厚

热缩后最小外护套厚度

热缩后胶层厚度

AED-1

5.72(0.225 )

1.27(0.050 )

1.20(0.047)

0.64(0.025)

0.56(0.022)

1.22/

AED-2

7.44(0.293 )

1.65(0.065)

1.52(0.060)

0.76(0.030)

0.76(0.030)

1.22/

AED-3

10.85(0.427)

2.41(0.095)

1.91(0.075)

0.89(0.035)

1.02(0.040)

1.22/

AED-4

17.78(0.700 )

4.45(0.175)

2.41(0.095)

1.04(0.0041)

1.37(0.054)

1.22/




常规含胶双壁管规格尺寸

类 型



扩张后(mm)

完全收缩后(mm)

包装数量

内径

壁 厚

内径(max.)

壁 厚

每盘长度

JTUM-2X

Φ4.8

5.30±0.40

0.42±0.10

2.4

0.9±0.28

100

JTUM 3X



Φ1.6

2.00±0.30

0.30±0.10

0.5

0.60±0.28

200

Φ2.4

3.00±0.40

0.30±0.10

0.8

0.65±0.28

  200

Φ3.2

3.80±0.40

0.45±0.10

≤1.0

1.00±0.28

  200

Φ4.8

5.30±0.40

0.45±0.10

≤1.6

1.00±0.28

  100

Φ6.4

6.90±0.40

0.50±0.15

≤2.0

1.00±0.28

  100

Φ7.9

8.30±0.40

0.50±0.15

2.7

1.20±0.28

  100

Φ9.5

10.00±0.40

0.50±0.15

≤3.0

1.40±0.28

  50

Φ12.7

13.20±0.50

0.65±0.15

≤4.0

1.78±0.38

  50

Φ15.4

16.00±0.50

0.65±0.15

5.0

1.78±0.38

  50

Φ19.1

21.00±1.00

0.70±0.20

≤6.0

2.25±0.55

  50

Φ25.4

26.00±1.00

0.80±0.25

≤8.0

2.54±0.55

  50

Φ30

30.50±1.00

0.80±0.25

10.0

2.54±0.55

  25

Φ38.1

40.00±1.00

0.80±0.25

13.0

2.54±0.55

  25

Φ50.8

51.50±1.00

1.00±0.25

17.0

2.70±0.55

  25

JTUM 4X



4/1

4.40±0.40

0.40±0.10

1.0

1.00±0.28

  100

6/1.5

6.40±0.40

0.40±0.10

1.5

1.10±0.28

100

8/2

8.40±0.40

0.45±0.15

2.0

1.20±0.28

50

12/3

12.70±0.60

0.45±0.15

3.0

1.40±0.28

  50

16/4

16.60±0.60

0.55±0.15

4.0

1.78±0.38

1.22/

24/6

25.50±1.00

0.70±0.20

6.0

2.25±0.55

1.22/

32/8

33.00±1.00

0.70±0.20

8.0

2.45±0.55

1.22/

52/13

53.00±1.00

0.70±0.20

13.0

2.54±0.55

1.22/
