焊锡封帽

焊锡封帽

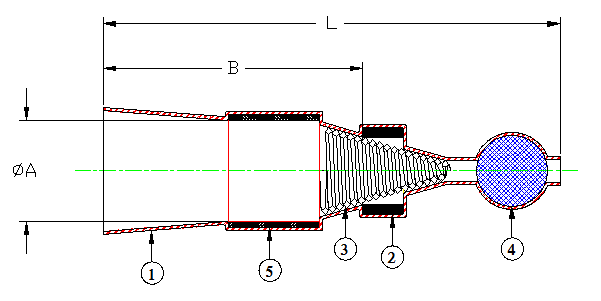

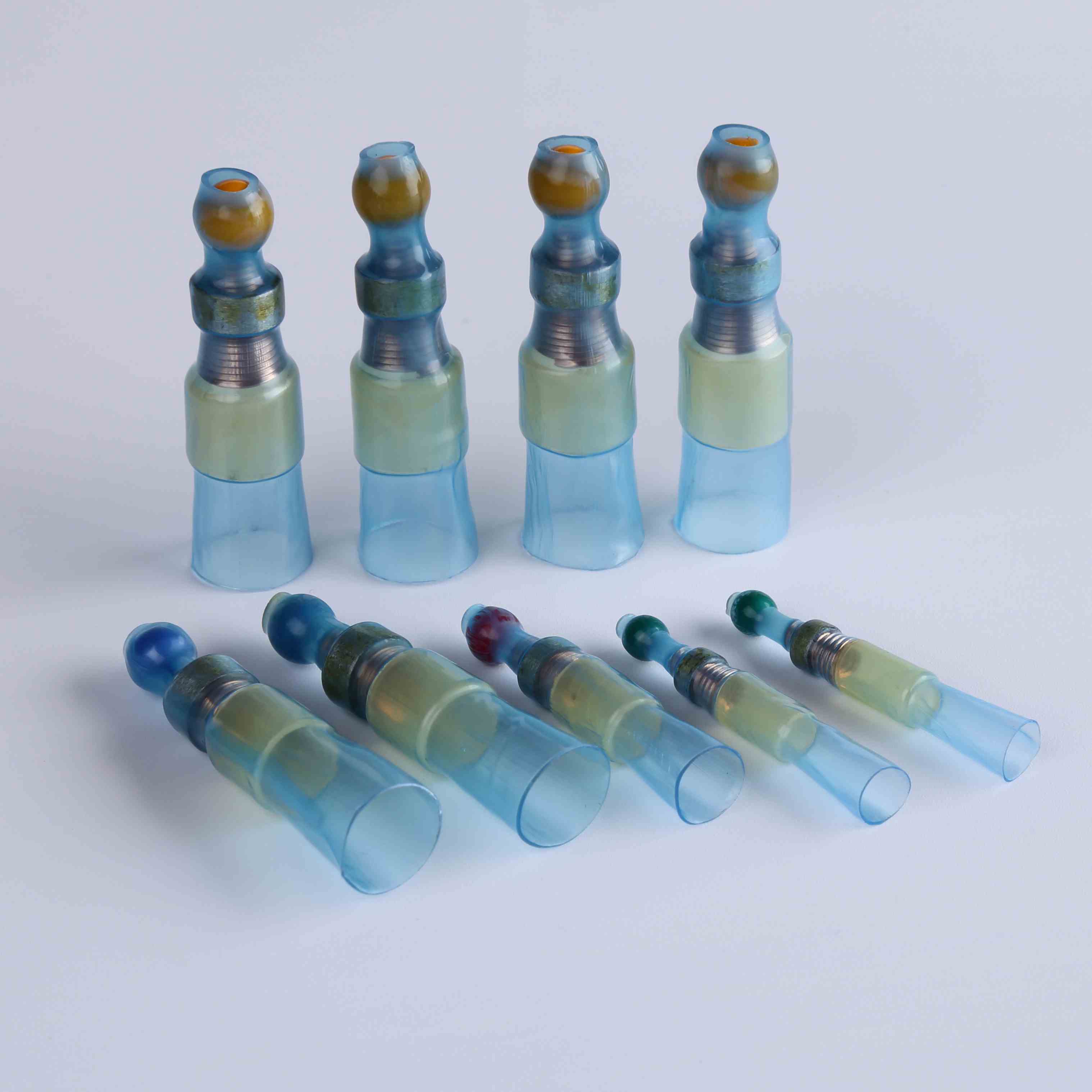

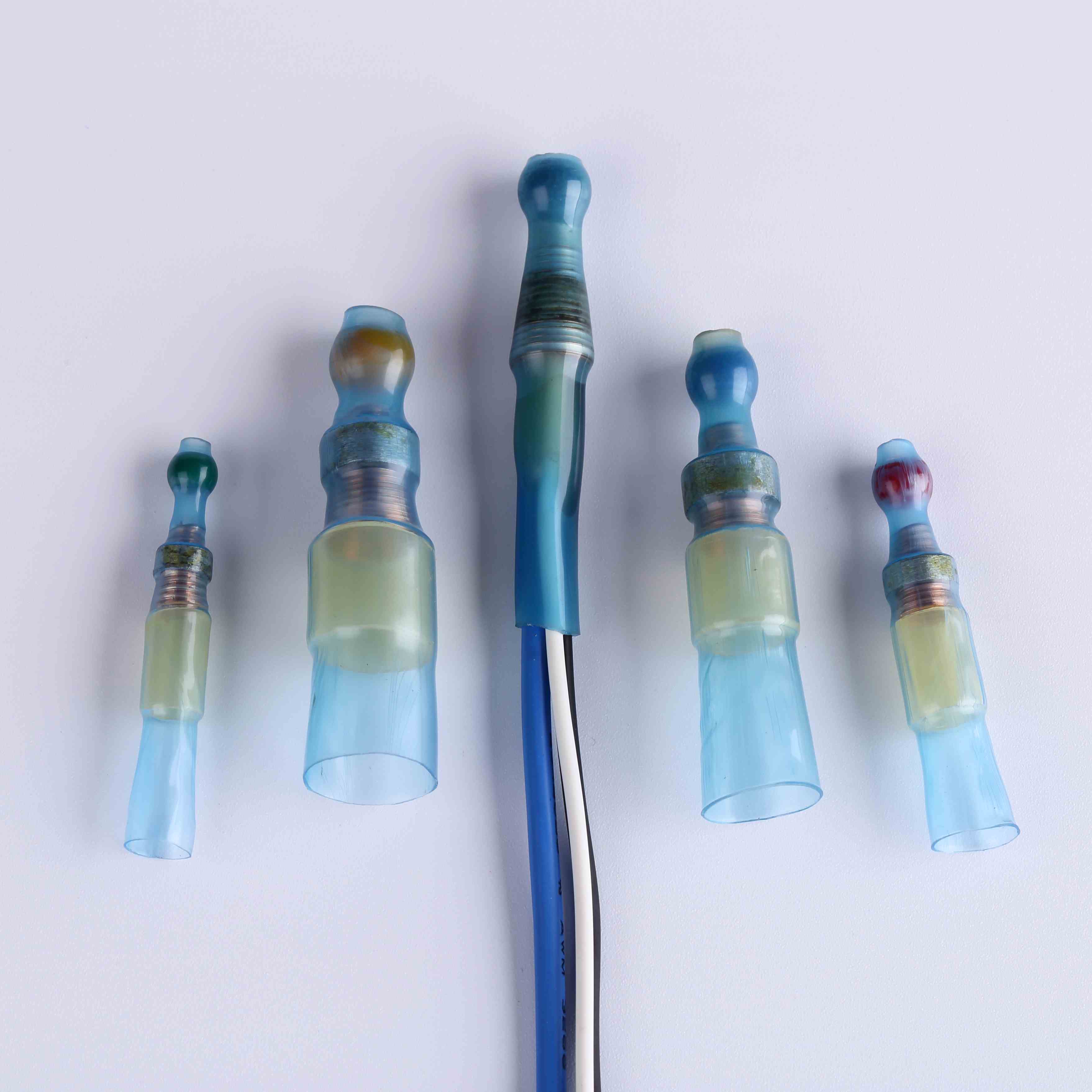

防水焊锡环末端封帽是由一个含有有色玻璃珠、方型铜线塔、焊锡环、热熔胶环和热缩套管组成,用于多股电线末端密封连接。它独特地结合了防水、线夹固定和焊锡焊接多股线末端密封连接。产品设计是可靠的末端密封不同规格的电线在一个单一的设备里。产品防水、耐油、环保、容易安装。

应用

防水焊锡环末端封帽是由一个含有有色玻璃珠、方型铜线塔、焊锡环、热熔胶环和热缩套管组成,用于多股电线末端密封连接。它独特地结合了防水、线夹固定和焊锡焊接多股线末端密封连接。产品设计是可靠的末端密封不同规格的电线在一个单一的设备里。产品防水、耐油、环保、容易安装。



特性

焊接连接

电气绝缘

密封,消除应力

安装简单



操作温度范围

工作温度: -40℃~125℃

开始收缩温度:150℃

完全收缩温度:175℃

焊锡开始熔解温度:138℃

焊锡完全熔解温度:160℃



性能参数

 Operating Temperature

-40℃~+125℃

voltage Resistant

600V

Protection type

IP67

Volume Resistivity (Ω cm):

≥1013

Dielectric Strength (KV/mm)

2.0

产品规格



Part No.



Ball
Color

Product Dimensions
(mm)

Copper Cross Section
(mm²)

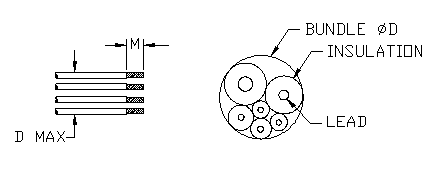

Bundle Diameter
(mm)



L±3.5

ΦA

B

Min(CMA)

Max(CMA)

ΦD
max

M±1
(M±0.04)

SST-SR01

Green

38.3

3.6 +0.4/-0.2

26.0±2.0

0.7(1400)

2.4(4800)

3.3

15.0

SST-SR02

Red

37.7

5.0 +0.7/-0.2

23.5±2.0

2.0(4000)

4.0(8000)

4.5

15.0

SST-SR03

Blue

45.5

7.5 +0.9/-0.2

26.5±2.0

3.5(7000)

8.0(16000)

7.0

15.0

SST-SR04

Yellow

45.0

9.4 +0.9/-0.3

25.5±3.0

7.5(15000)

12.0(24000)

9.0

15.0
